R系列 環形光源
R系列 環形光源
環形光源由高亮LED陣列特殊設計而成，光源角度以中心垂直線為基準，提供多種不同照射角度選擇，適應于檢測物體的邊緣清晰特征，突出感興趣的被測物體信息，解決對角照射陰影問題。
|
主要應用：字符識別檢測、條碼二維碼識別 、外觀檢測、尺寸測量、PCB基板檢測定位、IC半導體檢測、顯微鏡頭照明使用 產品特點：安裝簡單、設計緊湊，角度多樣化設計并且可以定制，高密度LED陣列設計、亮度高、均勻性好，可選配漫反射板增加光源均勻性。
|
 |
|
命名規則： |

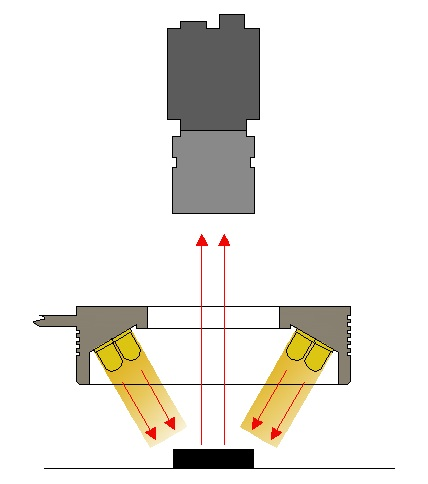

照射示意圖： |
|||||||
|
R 70 30 - W 環形光源 外徑大小 發光角度 顏色
（單位：mm，發光角度為與垂直軸線夾角）
|
 |
|||||||
|
|
產品型號系列類型
|
型號 |
功率（藍/綠/白） |
功率（紅/紅外） |
照射角度 |
外徑尺寸 |
|
|
|
|
環形光源 |
R3215-R/G/B/W/IR |
24V/1.1W |
24V/0.7W |
15° |
|
|
|
|
|
環形光源 |
R4225-R/G/B/W/IR |
24V/1.5W |
24V/1.1W |
25° |
|
|
|
|
|
環形光源 |
R50-R/G/B/W/IR |
24V/2.4W |
24V/1.4W |
垂直照射 |
|
|
|
|
|
環形光源 |
R6030-R/G/B/W/IR |
24V/2.6W |
24V/1.6W |
30° |
|
|
|
|
|
環形光源 |
R6060-R/G/B/W/IR |
24V/2.6W |
24V/1.6W |
60° |
|
|
|
|
|
環形光源 |
R6090-R/G/B/W/IR |
24V/2W |
24V/1.2W |
90° |
|
|
|
|
|
環形光源 |
R70-R/G/B/W/IR |
24V/2.8W |
24V/1.8W |
垂直照射 |
|
|
|
|
|
環形光源 |
R7015-R/G/B/W/IR |
24V/3.0W |
24V/2.6W |
15° |
|
|
|
|
|
環形光源 |
R7030-R/G/B/W/IR |
24V/3.0W |
24V/2.1W |
30° |
|
|
|
|
|
環形光源 |
R7560-R/G/B/W/IR |
24V/3.5W |
24V/2.4W |
60° |
|
|
|
|
|
環形光源 |
R8060-R/G/B/W/IR |
24V/3.8W |
24V/2.6W |
60° |
|
|
|
|
|
環形光源 |
R9015-R/G/B/W/IR |
24V/5.0W |
24V/3.5W |
15° |
|
|
|
|
|
環形光源 |
R9690-R/G/B/W/IR |
24V/2.3W |
24V/1.5W |
水平照射 |
|
|
|
|
|
環形光源 |
R10315-R/G/B/W/IR |
24V/7.5W |
24V/5.8W |
15° |
|
|
|
|
|
環形光源 |
R12030-R/G/B/W/IR |
24V/7.8W |
24V/6.1W |
30° |
|
|
|
|
|
環形光源 |
R12060-R/G/B/W/IR |
24V/6.4W |
24V/5.8W |
60° |
|
|
|
|
|
環形光源 |
R12075-R/G/B/W/IR |
24V/7.5W |
24V/5.1W |
75° |
|
|
|
|
|
環形光源 |
R14030-R/G/B/W/IR |
24V/8.3W |
24V/6.2W |
30° |
|
|
|
|
|
環形光源 |
R14090-R/G/B/W/IR |
24V/3.2W |
24V/2.3W |
水平照射 |
|
|
|
|
|
環形光源 |
R15060-R/G/B/W/IR |
24V/9.4W |
24V/7.2W |
60° |
|
|
|
|
|
環形光源 |
R18060-R/G/B/W/IR |
24V/14W |
24V/11W |
60° |
|
|
|
|
|
環形光源 |
R18075-R/G/B/W/IR |
24V/7.5W |
24V/6.0W |
75° |
|
|
|
|
|
環形光源 |
R20860-R/G/B/WIR |
24V/10.2W |
24V/8.5W |
60° |
|
|
|
